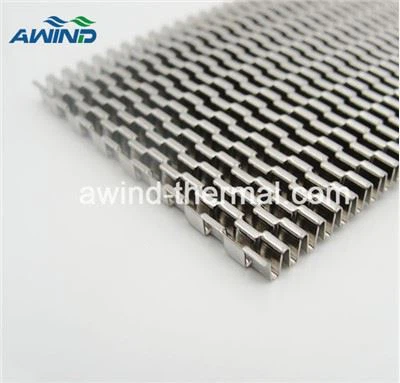

लांस्ड ऑफसेट फिन क्या है?
A लांस्ड ऑफसेट फिनयह आमतौर पर उपयोग की जाने वाली एक उच्च-प्रदर्शन फिन संरचना हैfपुराने फिन हीट सिंकउन्नत थर्मल प्रबंधन अनुप्रयोगों के लिए।
सीधे या सतत पंखों के विपरीत, लैंस्ड ऑफसेट पंखों का निर्माण होता हैकटिंग (लांसिंग) और ऑफसेटिंगएक कंपित पैटर्न में पंख खंड, जो गर्मी हस्तांतरण दक्षता को महत्वपूर्ण रूप से बढ़ाता है।
इस फिन डिज़ाइन को व्यापक रूप से अपनाया गया हैपावर इलेक्ट्रॉनिक्स, औद्योगिक उपकरण, दूरसंचार प्रणाली, ऊर्जा भंडारण, और बड़े पैमाने पर कूलिंग असेंबली,जहां थर्मल प्रदर्शन और विनिर्माण क्षमता दोनों महत्वपूर्ण हैं।
लांस्ड ऑफसेट फिन हीट सिंक की विनिर्माण प्रक्रिया
A लांस्ड ऑफसेट फिन हीट सिंकद्वारा निर्मित किया जाता हैएल्यूमीनियम या तांबे की पतली पट्टियों को काटना और मोड़नाअसंतुलित पंख खंडों की एक क्रमबद्ध सरणी बनाने के लिए। यह "लांस्ड और ऑफसेट" पैटर्न सतह क्षेत्र को महत्वपूर्ण रूप से बढ़ाता है और जानबूझकर वायु प्रवाह को बाधित करता है, जिससे संवहनी गर्मी हस्तांतरण प्रदर्शन में वृद्धि होती है।
बनने के बाद फिन पैक हैवेल्डिंग या ब्रेज़िंग के माध्यम से बेस प्लेट से जोड़ा जाता है, जिसके परिणामस्वरूप आमतौर पर इलेक्ट्रॉनिक उपकरणों को ठंडा करने के लिए उपयोग किया जाने वाला उच्च प्रदर्शन वाला हीट सिंक प्राप्त होता है।
लांस्ड ऑफसेट फिन्स के विनिर्माण चरण
1. सामग्री तैयार करना और काटना
सामान्यतः पतली धातु की चादरेंएल्यूमीनियम 1100 या तांबा 1100- को एक सटीक फॉर्मिंग मशीन में डाला जाता है।
पूर्वनिर्धारित मध्यवर्ती स्थितियों पर, सामग्री हैमुक्का मारा या चीरा हुआ, पट्टी पर समानांतर कटों की एक श्रृंखला बनाना। ये स्लिट व्यक्तिगत पंख खंडों को यांत्रिक रूप से जुड़े रखते हुए परिभाषित करते हैं।
2. ऑफसेट फॉर्मिंग और फोल्डिंग
कटा हुआ पदार्थ तो हैज़िगज़ैग (मुड़ा हुआ) पैटर्न में मुड़ा हुआ.
स्लिट्स की उपस्थिति के कारण, प्रत्येक पंख खंड सक्षम हैपार्श्वतः ऑफसेटआसन्न पंक्तियों के सापेक्ष. परिणामस्वरूप, वायु प्रवाह चैनल निरंतर होने के बजाय क्रमबद्ध हो जाते हैं।
यह ऑफसेट व्यवस्था वायुप्रवाह को बार-बार दिशा बदलने के लिए बाध्य करती है,थर्मल सीमा परत को तोड़नाऔर गर्मी हस्तांतरण दक्षता में सुधार।
3. अंतिम ज्यामिति का निर्माण
एक या दो निरंतर निर्माण कार्यों में, पंख एक पर मुड़े होते हैंतीव्र कोण (आम तौर पर 90 डिग्री के करीब)अंतिम लांस्ड ऑफसेट फिन ज्यामिति प्राप्त करने के लिए।
पूर्ण फिन संरचना प्रदर्शित करती है:
*** असंतुलित, कंपित अंतिम मार्ग
*** नियंत्रित वायुप्रवाह प्रतिरोध के साथ उच्च फिन घनत्व
*** बड़े पैमाने पर उत्पादन के लिए उपयुक्त सुसंगत ज्यामिति
एक बार बनने के बाद, फिन असेंबली हैबेस प्लेट पर ब्रेज़्ड या वेल्डेड, एक मजबूत और थर्मल रूप से कुशल हीट सिंक कोर का उत्पादन।
लांस्ड ऑफसेट फिन हीट सिंक की मुख्य विशेषताएं
1. बाधित और कंपित फिन ज्यामिति
ऑफसेट संरचना वायुप्रवाह को बाध्य करती हैबार-बार पुनः जोड़ना और मिश्रण करना, थर्मल सीमा परत को तोड़ना।
परिणाम:
उन्नत संवहनी ताप स्थानांतरण
सीधे पंखों की तुलना में उच्च ताप अपव्यय दक्षता
2. कॉम्पैक्ट आकार के साथ उच्च तापीय प्रदर्शन
क्योंकि वायु प्रवाह लगातार बाधित होता है, लांस्ड ऑफसेट पंख प्रदान करते हैं:
उच्च ताप स्थानांतरण गुणांक
में दमदार प्रदर्शनमजबूर संवहन वातावरण
यह उन्हें इसके लिए उपयुक्त बनाता हैउच्च शक्ति घनत्व अनुप्रयोगजहां जगह सीमित है.
3. हल्की संरचना
पतली -गेज तांबे या एल्युमीनियम शीट का उपयोग करना:
समग्र हीट सिंक वजन कम कर देता है
थर्मल प्रदर्शन से समझौता किए बिना संरचनात्मक दक्षता में सुधार होता है
यह विशेष रूप से महत्वपूर्ण हैबड़ी हीट सिंक असेंबलीऔर संवेदनशील उपकरणों का परिवहन।
4. बड़े पैमाने पर उत्पादन के लिए उत्कृष्ट
लांस्ड ऑफसेट पंख इसके लिए उपयुक्त हैं:
स्वचालित गठन प्रक्रियाएँ
उच्च-मात्रा, दोहराने योग्य विनिर्माण
मशीनीकृत या बंधे हुए पंखों की तुलना में, यह संरचना प्रदान करती है:
पैमाने पर कम इकाई लागत
स्थिर आयामी स्थिरता
लघु उत्पादन चक्र
5. लचीली सामग्री विकल्प
सामान्य सामग्रियों में शामिल हैं:

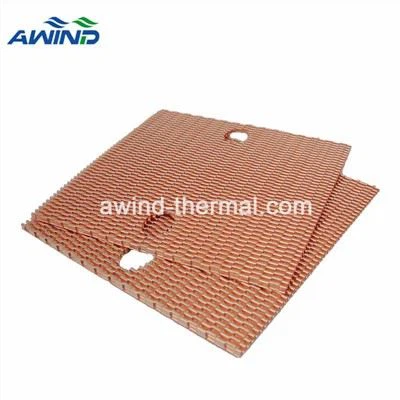

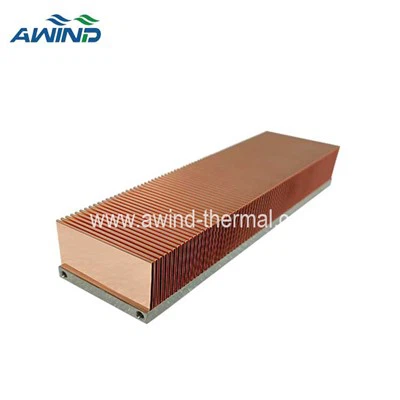

कॉपर C1100
अत्यधिक उच्च तापीय चालकता
उच्च {{0}शक्ति और उच्च{{1}गर्मी{{2}फ्लक्स डिज़ाइन के लिए आदर्श

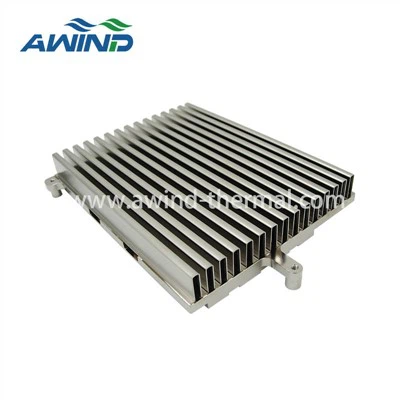

एल्युमीनियम 1100
हल्का और संक्षारण प्रतिरोधी
बड़े क्षेत्र के शीतलन समाधानों के लिए लागत{{0}प्रभावी
सामग्री की पसंद को इसके आधार पर अनुकूलित किया जा सकता हैतापीय आवश्यकताएँ, वजन सीमाएँ और लागत लक्ष्य.
फोल्डेड फिन हीट सिंक प्रौद्योगिकी के भाग के रूप में लांस्ड ऑफसेट फिन
लांस्ड ऑफसेट फिन हीट सिंक व्यापक श्रेणी के हैंमुड़ा हुआ फिन हीट सिंक, जिनका व्यापक रूप से औद्योगिक थर्मल प्रबंधन में उपयोग किया जाता है।
लांस्ड ऑफसेट पंखों के अलावा, मुड़े हुए पंखों की संरचनाओं में ये भी शामिल हैं:
सीधे मुड़े हुए पंख
कम दबाव ड्रॉप अनुप्रयोगों के लिए सतत फिन ज्यामिति
लहरदार पंख
घुमावदार फिन प्रोफाइल जो वायु प्रवाह प्रतिरोध और गर्मी हस्तांतरण को संतुलित करते हैं
प्रत्येक फिन शैली अलग-अलग थर्मल और एयरफ्लो आवश्यकताओं को पूरा करती है, और विशिष्ट सिस्टम डिज़ाइन के अनुसार अनुकूलित किया जा सकता है।
लांस्ड ऑफसेट फिन हीट सिंक के विशिष्ट अनुप्रयोग
उनकी उच्च दक्षता और स्केलेबल विनिर्माण के कारण, लांस्ड ऑफसेट फिन हीट सिंक का उपयोग आमतौर पर किया जाता है:
*** पावर इनवर्टर और कन्वर्टर
*** ऊर्जा भंडारण और बैटरी सिस्टम
*** दूरसंचार और नेटवर्किंग उपकरण
*** औद्योगिक नियंत्रण प्रणाली
*** उच्च -पावर एलईडी और इलेक्ट्रॉनिक बाड़े
लांस्ड ऑफसेट फिन हीट सिंक क्यों चुनें?
लांस्ड ऑफसेट फिन हीट सिंक एक ऑफर करते हैंसंतुलित समाधानसंयोजन:
***उच्च तापीय प्रदर्शन
***हल्की संरचना
***सिद्ध विनिर्माण क्षमता
***बड़े पैमाने पर लागत दक्षता
चाहने वाले इंजीनियरों और सिस्टम डिजाइनरों के लिएविश्वसनीय और उच्च-दक्षता वाला शीतलन, लांस्ड ऑफसेट फिन तकनीक आज उपलब्ध सबसे प्रभावी फोल्डेड फिन समाधानों में से एक बनी हुई है।
लांस्ड ऑफसेट फिन कूलिंग लागू करने के लिए तैयार हैं?
जैसा कि ऊपर बताया गया है, लैंस्ड ऑफसेट फिन हीट सिंक पावर इलेक्ट्रॉनिक्स, टेलीकॉम और ऊर्जा भंडारण में मांग वाले अनुप्रयोगों के लिए उच्च तापीय प्रदर्शन, संरचनात्मक दक्षता और लागत प्रभावी विनिर्माण क्षमता का एक इष्टतम संतुलन प्रदान करते हैं।
यदि आपका वर्तमान प्रोजेक्ट थर्मल चुनौतियों का सामना करता है जिसके लिए विश्वसनीय, उच्च दक्षता वाले कूलिंग समाधान की आवश्यकता होती है, तो हमारी इंजीनियरिंग टीम मदद कर सकती है।हम कस्टम डिज़ाइन में विशेषज्ञ हैंऔर उन्नत का बड़े पैमाने पर उत्पादनमुड़ा हुआ फिन हीट सिंक, जिसमें आपकी विशिष्ट थर्मल, स्थानिक और बजटीय आवश्यकताओं के अनुरूप लांस्ड ऑफसेट डिज़ाइन शामिल हैं।
आज ही हमसे संपर्क करेंगोपनीय परामर्श के लिए या कोटेशन का अनुरोध करने के लिए।
