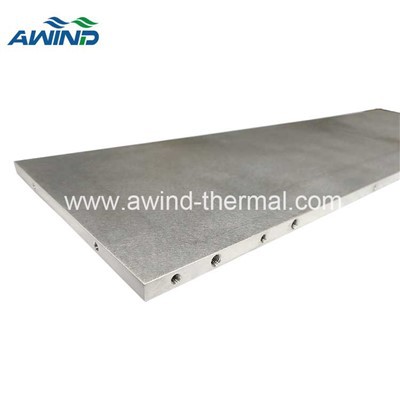

आंतरिक फिन वैक्यूम ब्रेज़्ड वॉटर कूलिंग प्लेट

आंतरिक फिन वैक्यूम ब्रेज़्ड वॉटर-कूल्ड प्लेट
वैक्यूम ब्रेज़िंग एक वैक्यूम अवस्था में आधार सामग्री की तुलना में कम पिघलने बिंदु वाले सोल्डर का उपयोग है। मूल धातु के पिघलने बिंदु से कम लेकिन सोल्डर के पिघलने बिंदु से अधिक तापमान पर, तरल सोल्डर का उपयोग मूल धातु की सतह को गीला करने, फैलाने और भरने के लिए किया जाता है। सीम भागों को जोड़ने की एक वेल्डिंग विधि है। वैक्यूम ब्रेज़िंग कोल्ड प्लेट एल्यूमीनियम सब्सट्रेट, मिश्रित ब्रेज़िंग सामग्री प्लेट और एल्यूमीनियम कवर प्लेट के कनेक्शन को प्राप्त करने के लिए इस सिद्धांत का उपयोग करती है।
वैक्यूम ब्रेज़्ड कोल्ड प्लेट एक प्रकार की वॉटर-कूल्ड प्लेट है, जो समान विनिर्देशों और आकारों के साथ दो एल्यूमीनियम प्लेटों से बनी होती है, अर्थात् एल्यूमीनियम सब्सट्रेट और एल्यूमीनियम कवर प्लेट। निचली प्लेट जलमार्ग के आकार के अनुरूप खांचे और छेद के साथ सीएनसी मशीनीकृत होगी। फिर नीचे की प्लेट और कवर प्लेट को गर्म करने के लिए निर्वात कक्ष में सावधानीपूर्वक एक साथ सील कर दिया जाता है। आंतरिक प्रवाह चैनल बनाने के लिए दो प्लेटों को आंतरिक चैनल और फिन संरचना से कनेक्ट करें।
वर्तमान में, हमारी कंपनी के उत्पाद व्यापक रूप से हाई-स्पीड रेल लोकोमोटिव, लेजर, बिजली उत्पादन, इमेजिंग उपकरण, परिवहन, सैन्य उद्योग, वायु पृथक्करण उपकरण, पेट्रोकेमिकल उपकरण, चिकित्सा उपकरण, इंजीनियरिंग मशीनरी, नई ऊर्जा, जहाजों और घरेलू के लिए उपयुक्त हैं। उपकरण, जल शीतलन प्रणाली, आदि। यह वर्तमान में सबसे प्रभावी गर्मी अपव्यय तरीकों में से एक है, जो सैकड़ों वाट से लेकर कई किलोवाट तक गर्मी अपव्यय करने में सक्षम है।

वैक्यूम ब्रेज़्ड वॉटर-कूल्ड प्लेट का प्रवाह चैनल
वैक्यूम ब्रेज़्ड वॉटर-कूल्ड प्लेट का प्रवाह चैनल सीएनसी मशीनिंग द्वारा बनाया जा सकता है, या यह सीएनसी प्रवाह चैनल और आंतरिक पंखों की संरचना हो सकता है। अधिकांश आंतरिक पंख के रूप में मुड़े हुए पंख, स्किविंग पंख या सीएनसी पंख का उपयोग करेंगे।

आंतरिक पंख लगाने का डिज़ाइन काम कर रहे तरल पदार्थ के संपर्क में सतह क्षेत्र को बढ़ाना, अधिक और बेहतर गर्मी हस्तांतरण प्रदान करना और अशांति उत्पन्न करना, तरल सीमा परत को कम करना और थर्मल प्रतिरोध को और कम करना है। यह डिज़ाइन वैक्यूम ब्रेज़्ड वॉटर-कूल्ड प्लेटों के डिज़ाइन में बहुत लचीलापन प्रदान करता है। इस प्रकार की वॉटर-कूल्ड प्लेट को इनर फिनड ब्रेज़्ड कोल्ड प्लेट्स भी कहा जा सकता है

आंतरिक पंख मुड़े हुए पंख जल शीतलन प्लेट हैं

वैक्यूम ब्रेज़्ड लिक्विड कोल्ड प्लेटों के लाभ
1. उत्कृष्ट प्रदर्शन: गुहा में लगाए गए उच्च-प्रदर्शन वाले नालीदार एल्यूमीनियम पंख अशांति उत्पन्न करते हैं, जिससे द्रव की सीमाएं कम हो जाती हैं और थर्मल प्रतिरोध यथासंभव कम हो जाता है।
2. तरल शीतलन प्लेट सपाट है और दोनों तरफ दो तरफा स्थापना की अनुमति देती है, जिससे प्लेट/घटक कनेक्शन के लिए ड्रिलिंग और टैपिंग को संसाधित करना और सुविधाजनक बनाना आसान हो जाता है।
3. अत्यधिक विश्वसनीय और रिसाव मुक्त: एविंड की वैक्यूम ब्रेज़िंग प्रक्रिया विश्वसनीयता और रिसाव मुक्त सुनिश्चित करती है (शिपमेंट से पहले सभी वॉटर कोल्ड प्लेटें रिसाव परीक्षण और दबाव परीक्षण से गुजरती हैं)
4. लंबे समय तक अपेक्षित जीवनकाल, विशेष रखरखाव की कोई आवश्यकता नहीं

अधिकांश वैक्यूम ब्रेज़्ड कोल्ड प्लेटें अनुकूलित हिस्से हैं। वैक्यूम ब्रेज़्ड वॉटर-कूल्ड प्लेटें लगभग किसी भी आकार और आकार में निर्मित की जा सकती हैं, और सतह प्रसंस्करण और ड्रिल करने योग्य क्षेत्रों को जोड़ा जा सकता है। वाटर कोल्ड प्लेट के इंटीरियर को भी अनुकूलित किया गया है - एविंड ने वाटर कोल्ड प्लेट के द्रव पथ और गर्मी का सटीक मिलान करने के लिए विभिन्न प्रकार के आंतरिक पंखों का निर्माण किया है। किसी भी समय परामर्श के लिए आपका स्वागत है।
