हीट सिंक कूलिंग सिस्टम: सिद्धांत, प्रकार, सामग्री और उच्च -पावर थर्मल समाधान
चूंकि इलेक्ट्रॉनिक उपकरण उच्च प्रदर्शन, तेज प्रतिक्रिया और उच्च परिचालन आवृत्ति प्रदान करना जारी रखते हैं, इसलिए थर्मल प्रबंधन एक महत्वपूर्ण चुनौती बन गया है। एक अच्छी तरह से डिज़ाइन किया गयाहीट सिंक शीतलन प्रणालीस्थिर प्रदर्शन बनाए रखने, विश्वसनीयता में सुधार करने और इलेक्ट्रॉनिक घटकों की सेवा जीवन का विस्तार करने के लिए आवश्यक है।
यह आलेख इसका एक विस्तृत अवलोकन प्रदान करता हैहीट सिंक सिस्टम, जिसमें काम करने के सिद्धांत, सामग्री, विनिर्माण प्रक्रियाएं और अनुप्रयोग शामिल हैं, जिन पर फोकस हैउच्च शक्ति ताप सिंकसमाधान.
हीट सिंक सिस्टम क्या है?
A हीट सिंक प्रणालीनिष्क्रिय या सक्रिय हैहीट सिंक डिवाइससीपीयू, जीपीयू, बिजली आपूर्ति, आईजीबीटी और अन्य उच्च {{0}पावर मॉड्यूल जैसे इलेक्ट्रॉनिक घटकों द्वारा उत्पन्न गर्मी को अवशोषित करने, स्थानांतरित करने और नष्ट करने के लिए डिज़ाइन किया गया है।
कुशलतापूर्वक प्रबंधन करकेहीट सिंक अपव्यय, सिस्टम घटकों को एक सुरक्षित ऑपरेटिंग तापमान सीमा के भीतर रखता है, जिससे प्रदर्शन स्थिरता और दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।
हीट सिंक कूलिंग सिस्टम क्यों आवश्यक है?
उच्च गति कंप्यूटिंग, उच्च शक्ति घनत्व और निरंतर संचालन की बढ़ती मांग के साथ, इलेक्ट्रॉनिक उपकरण पहले की तुलना में काफी अधिक गर्मी उत्पन्न करते हैं।
बिना प्रभावीहीट सिंक ठंडा करना, अत्यधिक तापमान वृद्धि के कारण हो सकते हैं:
* प्रदर्शन में गिरावट (जैसे सीपीयू या जीपीयू थ्रॉटलिंग)
* पावर मॉड्यूल की कम दक्षता
* समय से पहले घटक की विफलता या स्थायी क्षति
इस कारण से,थर्मल हीट सिंकसमाधान आधुनिक इलेक्ट्रॉनिक सिस्टम डिज़ाइन का एक मूलभूत हिस्सा हैं।
हीट सिंक कूलिंग सिस्टम कार्य सिद्धांत
A हीट सिंक शीतलन प्रणालीकई ताप स्थानांतरण तंत्रों के माध्यम से संचालित होता है:
1. ऊष्मा चालन
ऊष्मा को ऊष्मा स्रोत (चिप या मॉड्यूल) से हीट सिंक बेस तक स्थानांतरित किया जाता हैहीट सिंक धातुसामग्री और थर्मल इंटरफ़ेस सामग्री (टीआईएम)। यह चरण समग्र रूप से महत्वपूर्ण हैहीट सिंक हीट ट्रांसफरक्षमता।
2. ताप संवहन
प्राकृतिक संवहन: प्राकृतिक वायु प्रवाह पर निर्भर करता है, कम बिजली अनुप्रयोगों के लिए उपयुक्त।
जबरन संवहन: वायु प्रवाह या तरल प्रवाह को बढ़ाने के लिए पंखे या पंप का उपयोग करता है, जिसे आमतौर पर लगाया जाता हैएयर कूल्ड हीट सिंकऔर तरल शीतलन प्रणाली।
3. ऊष्मा विकिरण
थर्मल विकिरण गर्मी अपव्यय में योगदान देता है, विशेष रूप से उच्च तापमान या निर्वात वातावरण में।
हीट सिंक सिस्टम के प्रमुख घटक
* ताप सिंक
बेस प्लेट: सीधे ऊष्मा स्रोत से संपर्क करता है, जो आमतौर पर उच्च तापीय चालकता के लिए एल्यूमीनियम या तांबे से बना होता है।
पंखों के साथ हीट सिंक: सतह क्षेत्र को बढ़ाता है और वायु प्रवाह दक्षता में सुधार करता है।
*थर्मल इंटरफ़ेस सामग्री (टीआईएम)
थर्मल ग्रीस, चरण {{0}परिवर्तन सामग्री, थर्मल पैड, या तरल धातु संपर्क बढ़ाते हैं और थर्मल प्रतिरोध को कम करते हैं।
*शीतलक माध्यम
वायु (एयर कूल्ड हीट सिंक)
तरल (तरल शीतलन प्रणाली में पानी या तेल)
चरण-तरल पदार्थ बदलें (हीट पाइप और वाष्प कक्षों में प्रयुक्त)
*सहायक उपकरण
हीट सिंक और पंखे, पंप और नियंत्रण प्रणालियाँ सक्रिय डिज़ाइनों में शीतलन दक्षता में सुधार करती हैं।
हीट सिंक कूलिंग सिस्टम के प्रकार
निष्क्रिय हीट सिंक
निष्क्रिय हीट सिंक में कोई गतिशील भाग नहीं होता है और यह प्राकृतिक संवहन और विकिरण पर निर्भर होता है।
वे कम बिजली वाले इलेक्ट्रॉनिक्स और एलईडी लाइटिंग अनुप्रयोगों के लिए उपयुक्त हैं, जैसे कि डाउनलाइट्स में उपयोग किए जाने वाले एल्यूमीनियम एक्सट्रूडेड हीट सिंक।
सक्रिय हीट सिंक
वायु-ठंडा हीट सिंक
एकएयर कूल्ड हीट सिंकपंखों के माध्यम से हवा के प्रवाह को बलपूर्वक प्रवाहित करने के लिए पंखे का उपयोग करता है।
मुख्य डिज़ाइन विचारों में शामिल हैं: फिन घनत्व और रिक्ति (वायु प्रवाह और गर्मी हस्तांतरण को संतुलित करने के लिए), पंखे का शोर और बिजली की खपत, कुल मिलाकरहीटसिंक शक्तिसंभालने की क्षमता
तरल-ठंडा हीट सिंक
तरल शीतलन प्रणालियाँ सीधे स्रोत से गर्मी को अवशोषित करने के लिए ठंडी प्लेटों का उपयोग करती हैं। तरल प्रसारित करने से गर्मी कुशलतापूर्वक दूर हो जाती है, जिससे यह समाधान आदर्श बन जाता हैउच्च शक्ति ताप सिंकऔरहीट सिंक बिजली की आपूर्तिअनुप्रयोग.
चरण-हीट सिंक बदलें
हीट पाइप और वाष्प कक्ष अत्यधिक कुशल ताप हस्तांतरण प्राप्त करने के लिए कार्यशील तरल पदार्थ को बदलने के चरण का उपयोग करते हैं। ये समाधान तब आदर्श होते हैं जब स्थान सीमित होता है और गर्मी को बड़े शीतलन क्षेत्र में फैलाने की आवश्यकता होती है।
हाइब्रिड और उन्नत हीट सिंक डिज़ाइन
आधुनिक थर्मल समाधान अक्सर कई तकनीकों को जोड़ते हैं, जिनमें शामिल हैं:
हीट पाइप + फिन स्टैक संयोजन
माइक्रो-चैनल कोल्ड प्लेटें
थर्मोइलेक्ट्रिक कूलिंग (टीईसी) एकीकरण

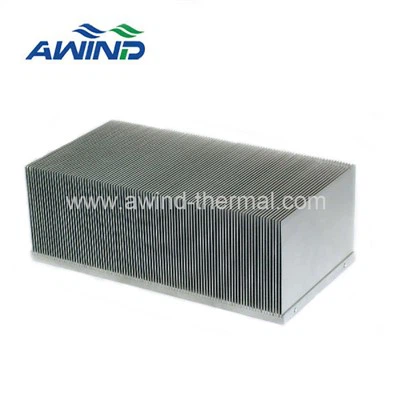

बंधुआ हीट सिंकऔरटांकना हीट सिंकउन्नत तापीय प्रदर्शन के लिए संरचनाएँ
जब ये दृष्टिकोण व्यापक रूप से उपयोग किए जाते हैंहीट सिंक डिजाइन करनामांगलिक अनुप्रयोगों के लिए.
हीट सिंक सामग्री
सामग्री का चयन तापीय चालकता, विनिर्माण क्षमता और लागत से प्रेरित होता है।
एल्यूमिनियम हीट सिंक
हल्का और लागत{{0}प्रभावी
उपयोग करने में आसान प्रक्रियाहीट सिंक एल्यूमीनियम बाहर निकालनाऔरहीटसिंक बाहर निकाला गयाविधियाँ, पावर इलेक्ट्रॉनिक्स और एलईडी कूलिंग में व्यापक रूप से उपयोग की जाती हैं
कॉपर हीट सिंक
अत्यधिक उच्च तापीय चालकता, उच्च वजन और लागत, में उपयोग किया जाता हैपूर्ण तांबे का हीटसिंकयाकॉपर एल्यूमीनियम हीट सिंकअधिकतम प्रदर्शन के लिए हाइब्रिड डिज़ाइन
हीट सिंक विनिर्माण प्रक्रियाएं
हीट सिंक के निर्माण के लिए उपयोग की जाने वाली सामान्य प्रक्रियाओं में शामिल हैं:
मुद्रांकन
घर्षण हलचल वेल्डिंग (एफएसडब्ल्यू)
प्रत्येक प्रक्रिया थर्मल आवश्यकताओं, आकार की बाधाओं और लागत लक्ष्यों के आधार पर अलग-अलग लाभ प्रदान करती है।
हीट सिंक कूलिंग सिस्टम के अनुप्रयोग
हीट सिंक सिस्टम का व्यापक रूप से उद्योगों में उपयोग किया जाता है, जिनमें शामिल हैं:
* उपभोक्ता इलेक्ट्रॉनिक्स: सीपीयू और जीपीयू को ठंडा करना
* औद्योगिक एवं ऊर्जा: आईजीबीटी मॉड्यूल, फोटोवोल्टिक इनवर्टर, बिजली आपूर्ति हीट सिंक समाधान, ऑप्टिकल मॉड्यूल
* प्रकाश नेतृत्व: उच्च -पावर एलईडी थर्मल प्रबंधन
* एयरोस्पेस: सैटेलाइट थर्मल नियंत्रण प्रणाली
* ऑटोमोटिव इलेक्ट्रॉनिक्स: ईवी मोटर नियंत्रक और बैटरी थर्मल प्रबंधन
*उच्च-प्रदर्शन कंप्यूटिंग एवं चिकित्सा उपकरण: सर्वर तरल शीतलन और सटीक उपकरण
*पावर एवं स्मार्ट ग्रिड: नवीकरणीय ऊर्जा और बुद्धिमान विद्युत प्रणालियाँ
कस्टम हीट सिंक डिज़ाइन और थर्मल सिमुलेशन
यदि आपके पास पहले से ही शीतलन अवधारणा या तकनीकी आवश्यकताएं हैं,आप उन्हें साझा कर सकते हैंअवाइंड.
हमारी इंजीनियरिंग टीम आपके आधार पर पेशेवर अनुशंसाएँ प्रदान करती हैहीट सिंक शीतलन प्रणालीजरूरत है.
यदि आपके पास अभी तक कोई अंतिम डिज़ाइन नहीं है, तो हम आपकी सहायता कर सकते हैं:कस्टम हीट सिंक सिस्टम डिज़ाइन, थर्मल सिमुलेशन और अनुकूलन, उच्च -पावर और बिजली आपूर्ति हीट सिंक समाधान।
